一、概述
大電流發生器，又稱之為升流器，是一種作為檢驗用的電流源，對電器作熱穩定、動穩定試驗時低壓大電流電源，如空氣斷路器、接觸器、繼電器的溫升試驗及脫扣等。
單相大電流發生器測三相時，應分相進行；
三相大電流發生器主要用于三相電氣產品的測試，也可用于測試單相電氣產品。三相、單相大電流發生器的控制方案相同，只是三相大電流發生器輸出三相電流。
大電流發生器由變壓器、調壓器和控制三部分組成。

•  工作時間：短時工作額定輸出時：工作時為2.5分鐘；
  1/2額定輸出時：工作時為30分鐘；
  1/3額定輸出時：工作時為40分鐘；
  1/4額定輸出時：長期使用；
•  工作用途：

1. 脫扣用
2. 作校驗電源用
3. 作溫升試驗用
4. 對電器作熱穩、動穩定的低壓大電流源
5. 其它需要大電流配合的部分

• 大電流發生器輸出電壓：一般在4V，要求特別輸出時由用戶提出。
• 大電流發生器輸出電流：50-2000A

二、產品結構

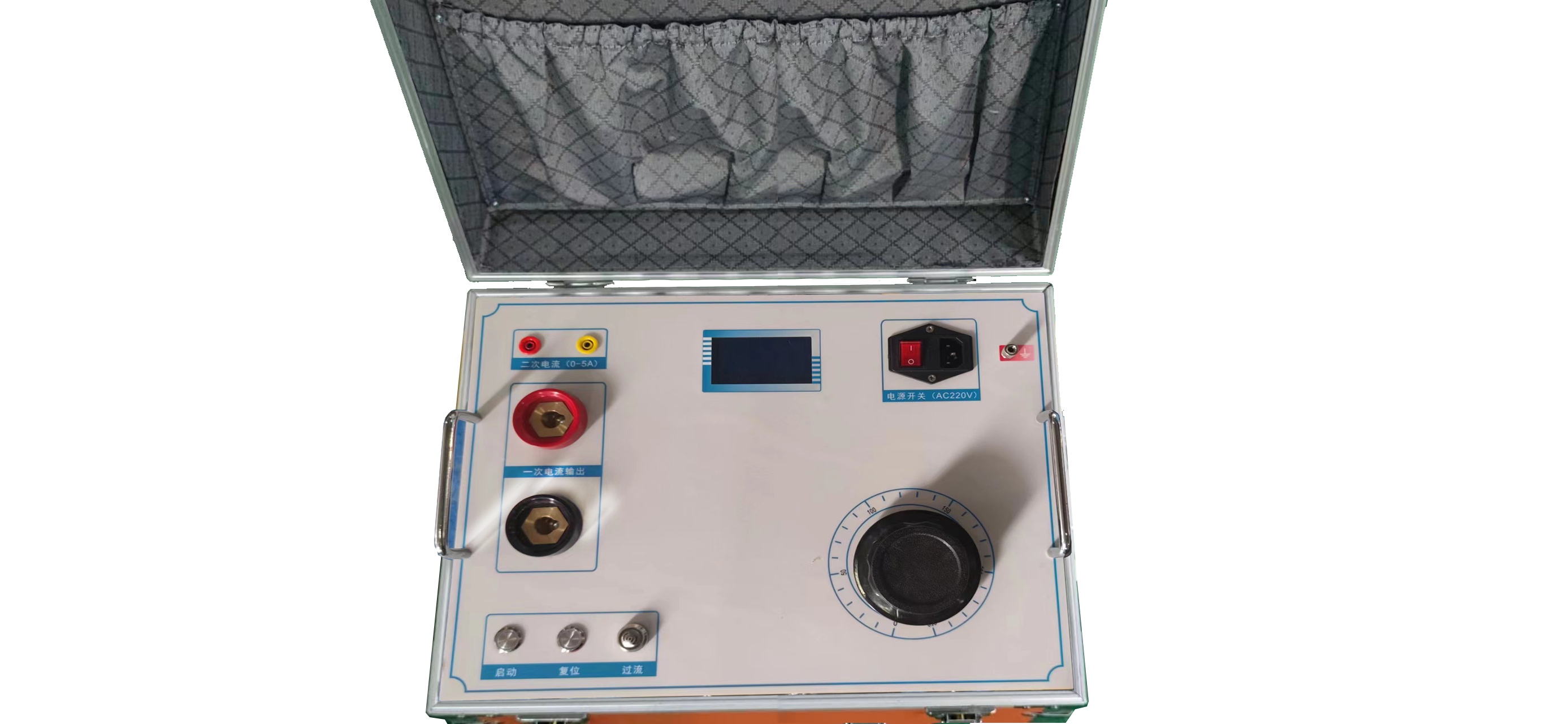

• 本產品屬于JT型可移動式結構，它由儀表指示燈板和操作面板組成。儀表指示燈板分大、小量程的選擇開關（鈕子開關），綠色指示燈指的是電源信號，紅色指示燈指的是工作信號。操作面板由啟動按鈕（綠色）、停止按鈕（紅色）以及工作系統組成。
  該產品后面有“輸入”、“接地”三個接線端子，下端有大電流發生器二次輸出大電流接線端（有開門接線式和不開門接線式）。
